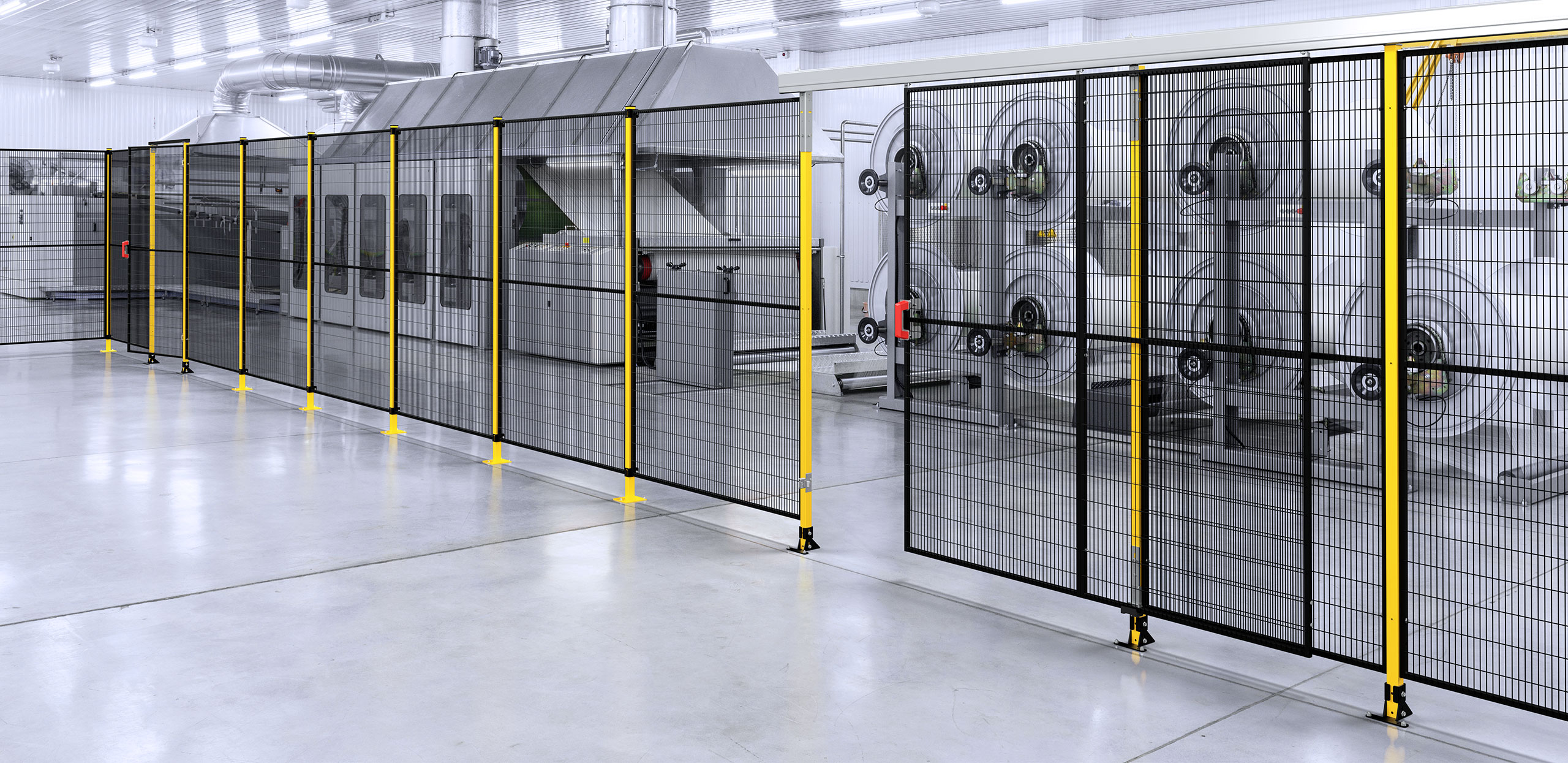

Systèmes de protections grillagées pour machines conformes aux normes européennes et internationales

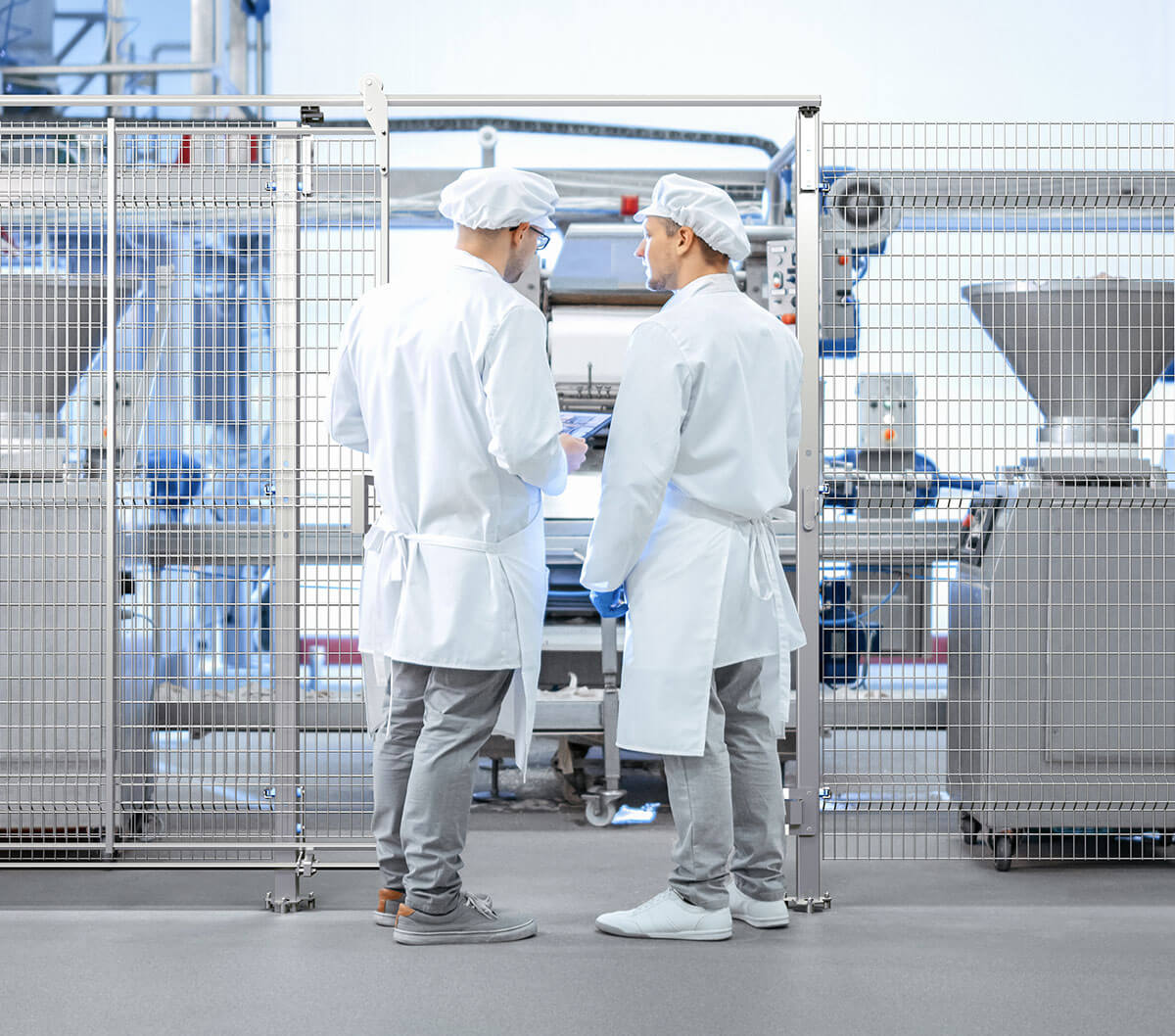

Le choix dépend de plusieurs variables principales à évaluer conjointement : la fréquence d'accès à la zone protégée et les modalités d'ouverture requises, le niveau de résistance aux impacts défini par l'Analyse des Risques, la configuration du layout à protéger, les éventuelles exigences hygiéniques de l'environnement d'installation.

Ce sont des indications générales : la solution optimale résulte souvent de la combinaison de plusieurs facteurs simultanément. Nos commerciaux sont disponibles pour vous accompagner dans le choix de la protection grillagée la plus adaptée à votre application.

La norme EN ISO 13857 établit les hauteurs minimales en fonction de la distance par rapport au point de danger. La hauteur minimale standard des systèmes Satech est de 1620 mm.

Lorsque le risque de franchissement ou la distance au danger exigent une hauteur supérieure, les systèmes sont également disponibles en 2220 mm et 2620 mm (jusqu'à 3180 mm pour ImpactGuard avec poteaux de 60 mm). Le choix correct dépend de l'analyse du risque spécifique à chaque installation ; notre Bureau Technique propose un accompagnement gratuit pour le dimensionnement.

Pour une vue d'ensemble complète, consultez notre page des normes de référence.

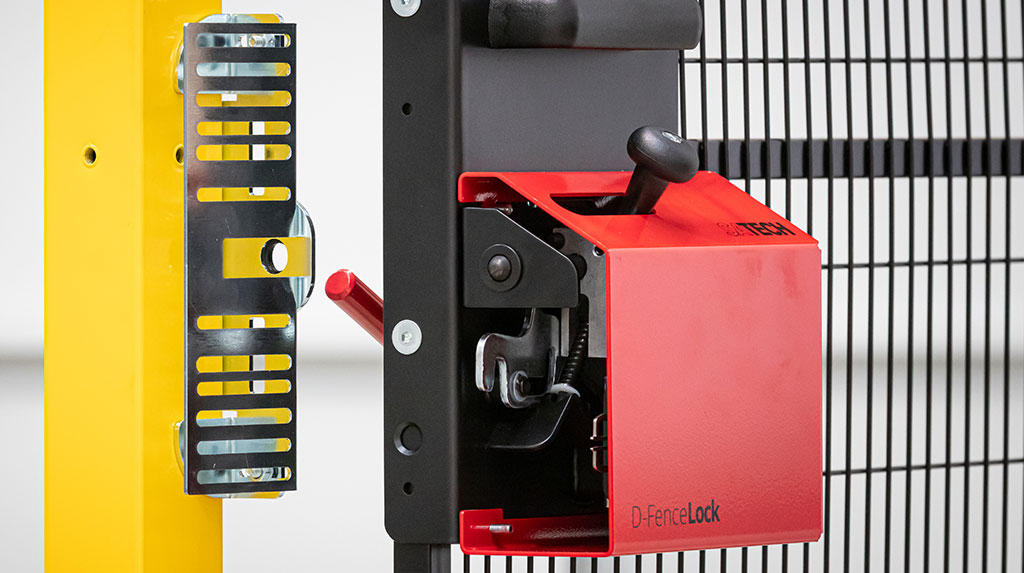

L'exigence fondamentale est que les protections fixes nécessitent un outil pour leur retrait, tandis que les protections interverrouillées arrêtent la machine avant que l'accès ne soit possible.

Une deuxième exigence concerne la continuité du périmètre : chaque ouverture, passage de matériaux ou cavité dans la clôture doit être évaluée selon les distances de EN ISO 13857 pour vérifier qu'elle n'autorise pas l'accès à la zone dangereuse.

De manière générale, une protection présentant des lacunes géométriques peut ne pas respecter les exigences de la Directive Machines 2006/42/CE. Quoi qu'il en soit, l'évaluation dépend toujours de l'Analyse des Risques spécifique à l'installation.

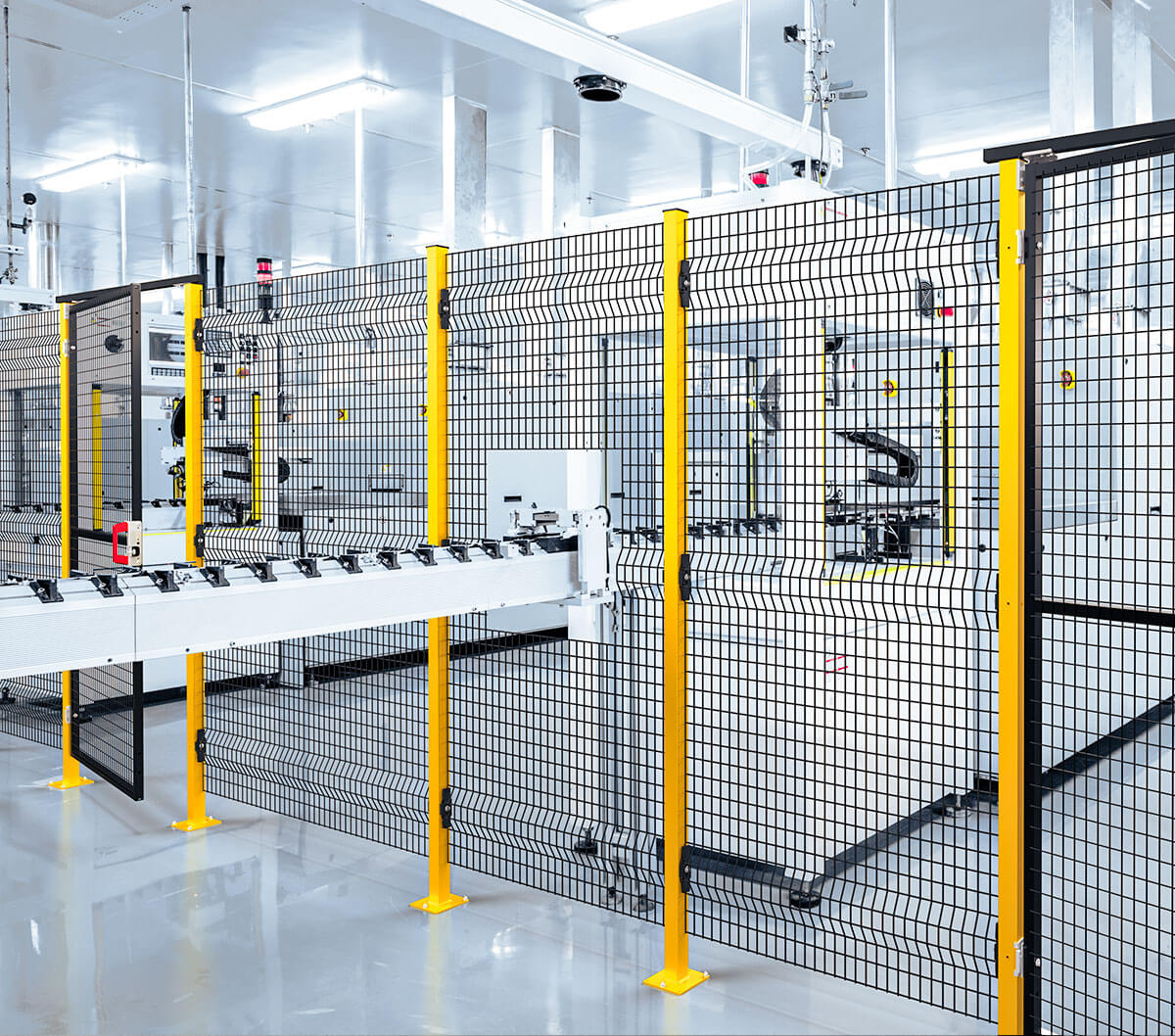

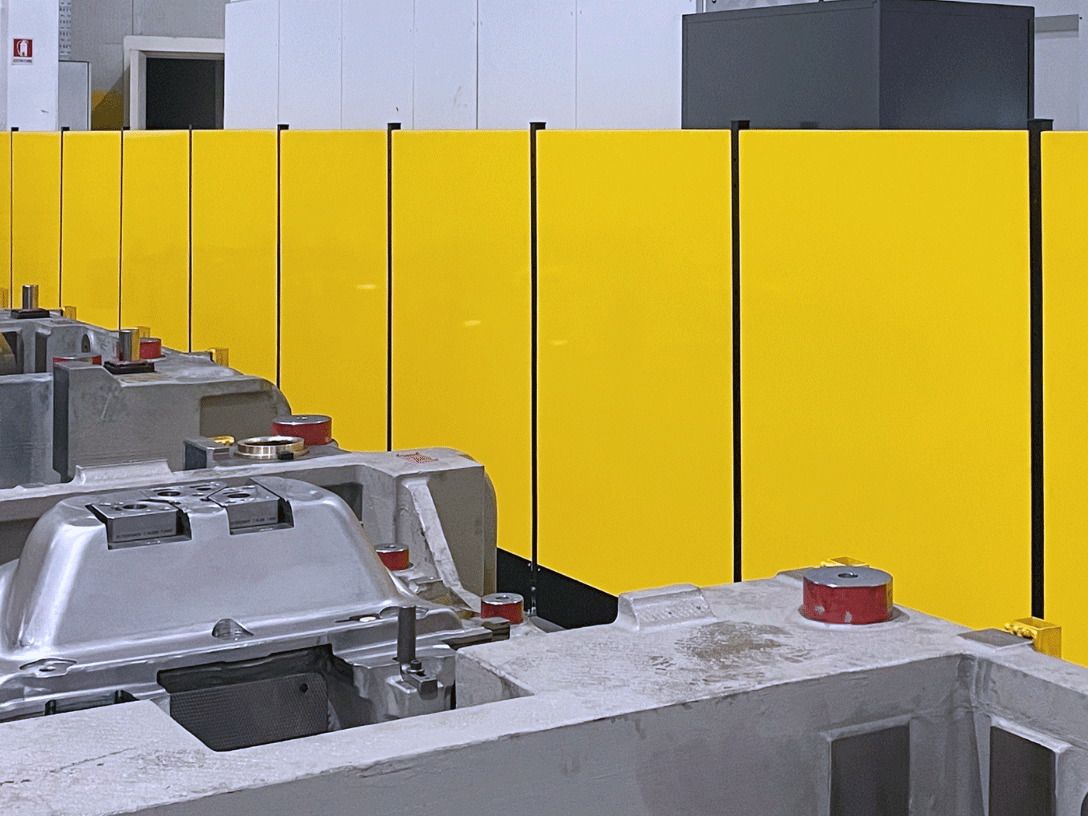

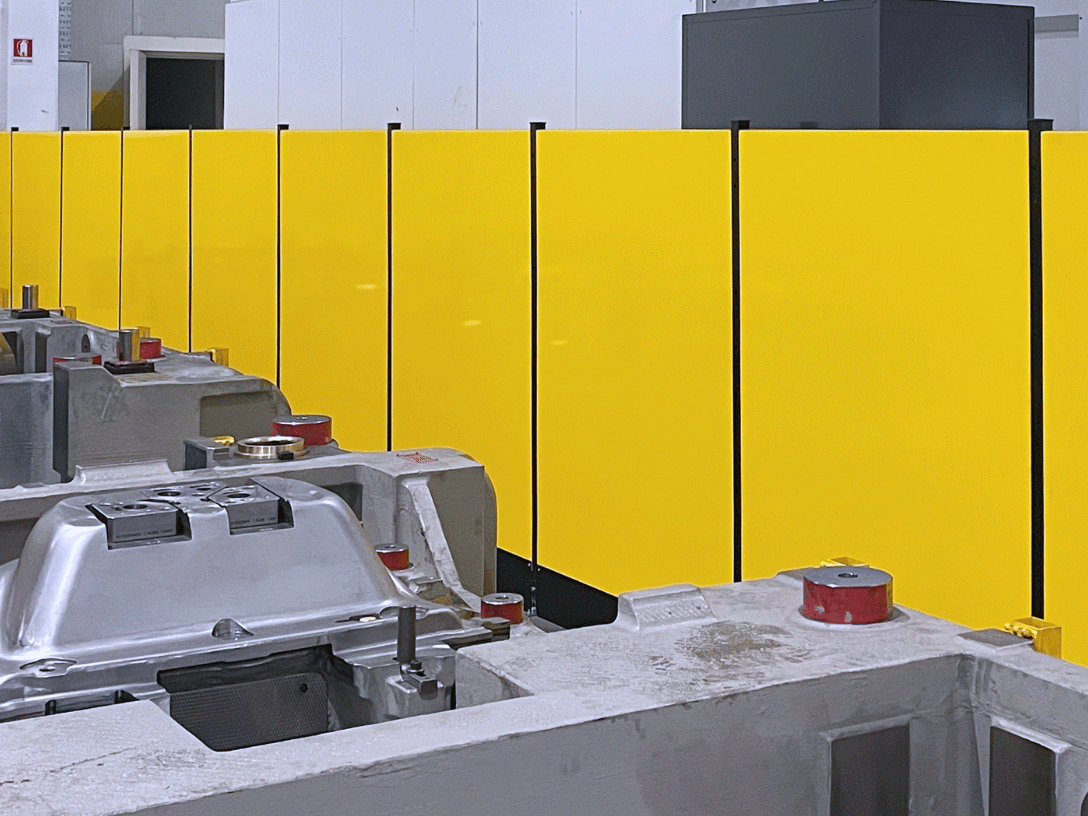

Oui. La gamme Satech est conçue avec une architecture cross-modulaire : les poteaux Mix&Match d'ImpactGuard et AdaptaGuard, percés sur trois côtés, sont compatibles avec tous les types de panneaux et de fixations de la gamme. Il est possible d'associer des panneaux grillagés, en polycarbonate, FullSteel en tôle ou composites sur le même périmètre, selon les besoins spécifiques de chaque zone de l'installation. Cela permet d'optimiser les coûts et les performances sur des layouts complexes ou présentant des zones à risque hétérogène.

Pour plus d'informations, consultez notre page Protections grillagées cross-modulaires.

Le Bureau Technique de Satech élabore le layout du périmètre à partir des plans fournis par le client, en optimisant la configuration avec les modules des systèmes standard pour limiter les coûts et les matériaux. Les panneaux des systèmes à cadre sont disponibles en 7 largeurs et ceux sans cadre en 8 largeurs : une polyvalence qui permet de couvrir presque tous les layouts demandés.

Pour ceux qui préfèrent travailler en autonomie, deux options sont disponibles. Avec la bibliothèque 3D sur TraceParts, il est possible de télécharger les modèles de la bibliothèque Satech dans des formats compatibles avec les principaux logiciels CAO.

Avec le logiciel gratuit Disegna, il est possible de concevoir directement son propre périmètre, en important le plan de la machine à protéger et en obtenant automatiquement la liste des composants (Bill of Materials) à joindre à la commande.

Oui, avec du matériel de la gamme actuelle, l'interchangeabilité entre systèmes est possible. Les systèmes Satech sont conçus selon une logique cross-modulaire : les poteaux ImpactGuard et AdaptaGuard sont compatibles avec tous les types de panneaux et systèmes de fixation de la gamme, ce qui permet d'intégrer de nouveaux composants sur un périmètre existant sans repartir de zéro.

En pratique, il est possible d'ajouter un panneau sans cadre à un layout existant à cadre, de protéger une zone spécifique avec des panneaux FullSteel en conservant le reste en grillage, ou de se raccorder à des poteaux déjà installés grâce aux fixations de dernière génération. Cette flexibilité est utile aussi bien en cas de rénovation d'installations que de simples modifications du layout de production. Pour plus d'informations, nous recommandons la lecture de notre guide pour choisir entre rénovation et nouvelles machines.

Satech maintient un stock permanent de produits standard. Pour les composants disponibles en stock, les délais de préparation sont de 6 jours ouvrables. Pour les produits standard hors stock — panneaux, portes, accessoires et systèmes de verrouillage — les délais varient de 8 à 18 jours ouvrables selon le composant, et sont confirmés au moment de l'offre. Pour les configurations sur mesure CustomGuard, les délais sont définis dans l'offre technique à la suite de l'étude. Notre Bureau Technique est disponible pour une estimation précise selon votre besoin spécifique.

Oui. Satech propose des devis gratuits et sans engagement, élaborés par le Bureau Technique à partir du layout de la machine ou de l'installation à protéger. Vous pouvez charger directement un fichier DWG, PDF ou STP dans le formulaire de contact, ou décrire votre besoin pour obtenir une première orientation. Pour ceux qui préfèrent travailler en autonomie, notre logiciel gratuit Disegna permet de concevoir son propre périmètre et de générer automatiquement la liste des composants.

Oui. Satech opère avec un Système de Management certifié par Bureau Veritas selon trois normes internationales : ISO 9001 (Qualité), ISO 14001 (Environnement) et ISO 45001 (Santé et Sécurité au Travail). Ces certifications attestent que les processus de production, la gestion environnementale et les conditions de travail font l'objet de vérifications périodiques par un organisme tiers accrédité. Satech adhère également au programme EcoVadis pour l'évaluation des pratiques de durabilité tout au long de la chaîne d'approvisionnement.
